手动阀改气动阀需要注意什么？从现场测量到改造验收的完整指南

在化工、制药、水处理、冶金和储运装置中，大量手动球阀、蝶阀仍承担着工艺切断任务。随着生产自动化和安全联锁要求提高，许多企业希望保留原有阀体，只更换驱动机构，将手动阀升级为气动阀。这样的改造可以缩短施工周期、减少管道拆装并降低投资，但它绝不是简单地“拆掉手轮、装上气缸”。

本文从现场测量、阀门评估、扭矩校核、执行器选型、支架设计和验收测试六个方面，说明手动阀改气动阀时真正需要注意的问题。

一、哪些手动阀适合气动化改造？

球阀、蝶阀和旋塞阀采用90°回转操作，通常较容易与气动执行器配套；闸阀、截止阀和刀闸阀属于多回转或直行程结构，需要采用相应的气缸、拨叉机构或气液执行机构。无论阀型如何，决定能否改造的第一条件都是原阀门的机械完整性。

改造前至少应检查阀体腐蚀、阀杆磨损、填料状态、密封性能、启闭是否卡涩以及法兰连接情况。对于阀体存在裂纹、严重腐蚀减薄、阀杆变形、密封面严重损坏或操作扭矩异常波动的阀门，不建议直接加装执行器。

图1：改造前应记录阀门型号、口径、压力等级、阀杆接口、现场空间及原操作机构状态。

二、现场测量不能只量阀杆尺寸

很多改造失败并不是执行器质量问题，而是前期测量不完整。仅测量阀杆方头或键槽尺寸，无法保证执行器能够正确安装。现场勘察应形成完整的尺寸记录，至少包括：

• 阀门类型、型号、公称通径、压力等级和阀体材质；
• 阀杆直径、方头尺寸、键槽宽度、有效连接高度及开关方向；
• 原蜗轮箱或手轮安装孔距、安装平台尺寸和螺栓规格；
• 阀门中心至管道、墙面、平台、保温层和相邻设备的距离；
• 执行器安装、拆卸、气路接管和后期检修所需空间；
• 现场气源压力、电源电压、防爆等级和控制信号。

三、执行器选型的核心是扭矩校核

执行器不能只按照阀门口径选型。同样是DN200球阀，不同阀座结构、压差、介质、使用年限和维护状态，其启闭扭矩可能差异很大。改造项目应优先获取原厂家扭矩数据；无法取得时，应结合现场实测扭矩和工况进行校核。

执行器输出扭矩应覆盖阀门开启、运行和关闭全过程，并考虑最低气源压力、阀座老化、介质结垢以及长期不动作后的扭矩增加。一般工业工况可根据实际条件预留合理安全裕量；对紧急切断和关键联锁工况，应进行更严格的计算和验证。

四、单作用还是双作用？

双作用执行器的开启和关闭均由压缩空气驱动，结构紧凑、输出平稳，适合一般远程开关控制。单作用弹簧复位执行器在失气或失电时可依靠弹簧回到预设安全位置，更适合紧急切断、储罐进出口和需要故障安全功能的场合。

选择失气关（Fail Close）还是失气开（Fail Open），应由工艺危险分析决定，不能按习惯统一配置。易燃、有毒介质的进料切断通常倾向失气关，而冷却水、保护气等安全保障介质可能要求失气开。

五、支架和联轴器是改造可靠性的关键

老阀门通常没有标准ISO 5211安装平台，因此需要定制支架和联轴器。支架不仅承担执行器重量，还要承受启闭反力矩和管道振动；联轴器则必须保证执行器输出轴与阀杆同轴。如果刚度不足或中心偏差过大，可能造成阀杆附加弯矩、轴套磨损、动作卡涩和限位漂移。

设计时应核对材料、板厚、焊接或螺栓连接方式，并预留填料调整和阀杆检修空间。联轴器应设置可靠的键、销或防松结构，不能仅依靠顶丝传递全部扭矩。

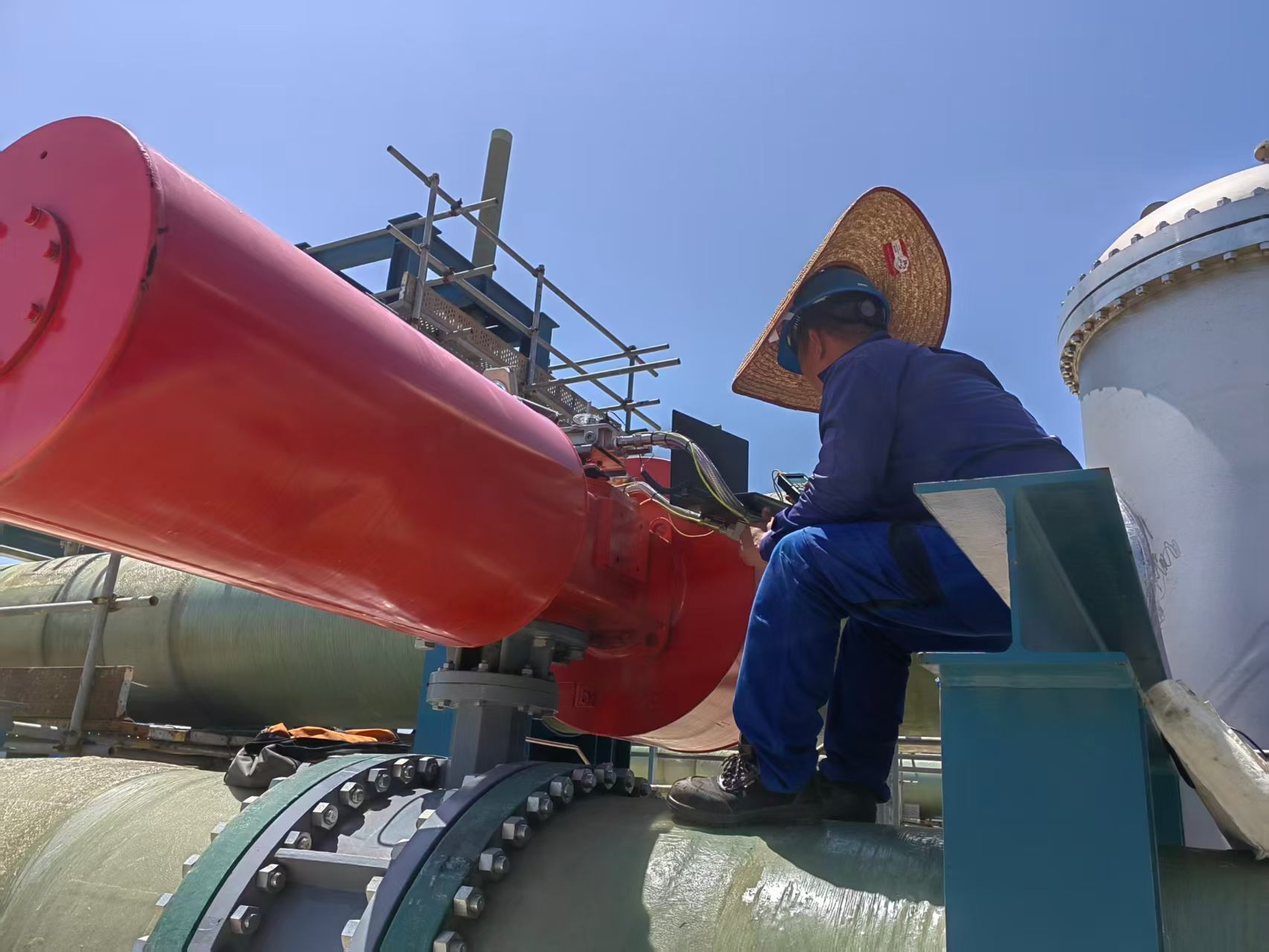

图2：现场安装调试时，应检查支架刚度、连接同轴度、附件方向和全行程机械干涉。

六、气动附件应根据控制功能配置

一套完整的气动阀通常不仅包含执行器。根据控制要求，还可能需要以下附件：

• 电磁阀：接收PLC、DCS或SIS开关信号，控制执行器气路；
• 限位开关盒：反馈阀门全开、全关状态；
• 过滤减压阀：过滤气源并稳定供气压力；
• 快速排气阀：缩短关断时间，但需评估管道水锤和机械冲击；
• 气控阀或保位阀：实现特定失气逻辑和气源故障保护；
• 定位器：用于连续调节控制，普通开关切断工况通常不需要。

图3：改造后的气动阀可集成执行器、电磁阀、阀位反馈及气源处理附件，形成完整的远程切断组件。

七、改造完成后必须做哪些测试？

1. 全行程测试：连续开关多次，确认无卡涩、异常声音和机械干涉；
2. 动作时间测试：记录开启和关闭时间，确认满足工艺要求；
3. 失气、失电测试：验证阀门是否回到规定的故障安全位置；
4. 阀位反馈测试：核对现场实际位置与控制系统显示是否一致；
5. 气密性检查：检查执行器、气管和接头是否漏气；
6. 阀门密封检查：重要切断工况应确认改造后阀门仍满足内漏要求；
7. 联锁测试：接入控制系统后，验证信号、动作逻辑和报警反馈。

八、哪些情况建议直接更换新阀？

资产利旧不是唯一目标。当出现以下情况时，更换新阀通常比继续改造更稳妥：

• 阀体裂纹、严重腐蚀或壁厚不足；
• 阀杆、球体、蝶板或阀座严重磨损，维修成本过高；
• 启闭扭矩不稳定，清洗维修后仍存在明显卡涩；
• 原阀门压力等级、材质或密封结构已不满足现有工况；
• 缺少关键基础资料，且无法通过检测确认继续使用的可靠性；
• 改造后的执行机构无法在现场空间内安全安装和维护。

九、结语

手动阀改气动阀是一项涉及机械、气动、仪表和控制逻辑的系统改造。可靠的方案应从原阀健康评估开始，通过完整现场测量、扭矩校核、执行器与附件选型、支架联轴器设计以及功能测试，最终确认改造后的阀门能够稳定完成预定动作。

无锡泉控阀门流体控制有限公司可为客户提供手动球阀、蝶阀及其他工业阀门的气动化改造评估、现场测量、执行器选型、支架设计、附件配套和安装调试服务，帮助存量设备实现远程控制与自动化升级。
