老手动阀改造气动紧急切断阀（ESDV）是否可行？

手动阀门改造气动阀门，是老装置安全升级中越来越常见的一种方案。

在化工、石化、酒精、油库、LNG、天然气及各类危化品罐区中，很多早期建设的装置仍然保留大量手动球阀、手动蝶阀或手动闸阀。随着安全管理要求提高，现场往往需要将原有手动阀门接入 SIS 系统，实现 ESD 紧急切断功能。

因此，很多业主都会问一个问题：原来的老手阀一定要全部更换吗？能不能保留原阀体，只增加气动执行机构，把手动阀门改造气动阀门，升级成气动紧急切断阀（ESDV）？

答案是：可以，但必须经过评估、选型、测试和验证。老手阀改造不是简单地装一个气缸，而是一项涉及机械完整性、执行器扭矩、SIS改造要求和现场验收的系统工程。

图1：老装置现场常见的手动阀门，改造前应先进行机械完整性、密封和启闭扭矩检查。

一、为什么老装置会选择手动阀门改造气动阀门？

很多老装置在建设初期，关键管线只配置手动阀门，满足当时的工艺操作需求。但随着安全生产、重大危险源管理和自动化控制要求不断提高，手动操作已经难以满足紧急状态下快速切断的要求。

如果将所有原阀门全部更换成新阀，通常会带来较高成本，包括新阀采购、管道拆装、停产、吊装、试压、动火和施工管理等。对于 DN200、DN300 以上的大口径阀门，整体更换成本会更加明显。

相比之下，如果原阀体状态良好，通过老手阀改造方式保留阀体、拆除手轮或蜗轮箱、增加气动执行器及 SIS 附件，就可以在较短周期内实现自动化和紧急切断功能。

二、老手阀能否改造成ESDV，关键看哪些条件？

老手阀是否适合改造成气动紧急切断阀，不能只看阀门能不能开关，而要重点评估以下几个方面。

1. 阀体机械完整性

阀体应无裂纹、严重腐蚀、明显冲刷、法兰密封面损伤和壁厚异常减薄。对于长期处于腐蚀性或易燃易爆介质工况的阀门，必要时应进行壁厚检测和外观检查。

2. 阀杆和传动部位状态

阀杆应无弯曲、断裂、严重磨损或卡涩。因为 ESDV 要求在紧急状态下可靠动作，若阀杆存在卡阻，即使执行器扭矩足够，也可能影响关闭可靠性。

3. 阀座密封和内漏情况

气动切断阀不仅要能动作，还要能有效切断介质。如果阀座磨损严重、内漏超标，应先维修阀座或更换密封件，再考虑执行器改造。

4. 启闭扭矩是否稳定

执行器选型必须以现场实测扭矩或可靠的阀门扭矩数据为依据，并留有足够安全余量。尤其是老阀门，长期运行后扭矩可能高于新阀，不能简单按样本数据选型。

5. 安装空间和支架条件

很多老阀门没有标准 ISO5211 安装平台，需要重新设计支架和联轴器。支架设计必须保证同轴度、强度和现场维护空间，避免执行器偏载导致阀杆受力异常。

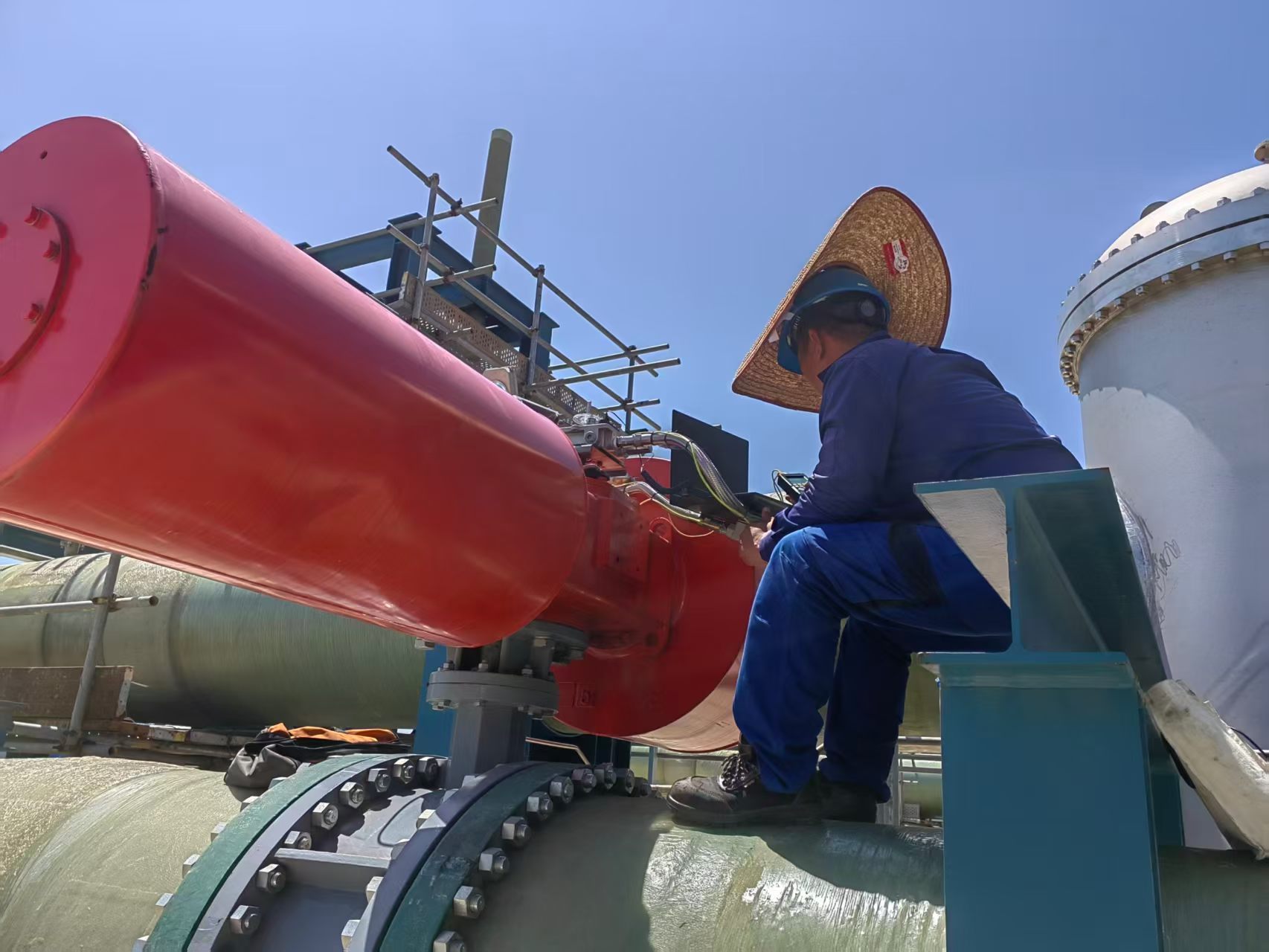

图2：现场改造过程中，应重点关注支架安装、气路连接、限位反馈和动作测试。

三、典型改造配置包括哪些？

手动阀门改造气动阀门时，常见配置包括：

• 单作用弹簧复位气动执行器，实现 Fail Close 或 Fail Open；
• 安装支架和联轴器，用于连接原阀杆与执行器；
• SIS 用电磁阀，通常为 3/2、24VDC、失电排气；
• 限位开关盒，用于开到位、关到位反馈；
• 过滤减压阀，保证仪表空气压力稳定；
• 快速排气阀，根据关断时间要求选配；
• 就地手动操作机构，根据现场维护要求选配。

对于接入 SIS 的 ESDV，建议关键附件优先选择具有功能安全资料或成熟应用业绩的产品，并为后续 SIF 回路验证提供资料支持。

四、SIS改造是否等于阀门本体必须有SIL证书？

很多客户容易把“满足 SIL2 回路要求”理解为“阀门本体必须有 SIL2 证书”。实际上，SIL 等级评价的是整个 SIF（Safety Instrumented Function，安全仪表功能），不是单独某一个部件。

一个完整的 SIF 通常包括现场检测仪表、SIS 逻辑控制器、电磁阀、气动执行器和最终阀门。对于老阀门利旧改造项目，原阀体如果没有 SIL 认证，通常需要通过机械完整性检查、历史运行记录、现场测试和 Prior Use（既有使用证明）等方式，为其继续作为最终执行元件提供工程依据。

因此，更准确的说法是：改造后的气动切断阀可以作为目标 SIL 回路的最终执行元件参与验证，最终是否满足目标 SIL 等级，应由整个 SIF 回路计算和功能安全验证确定。

图3：气动紧急切断阀通常由阀体、执行器、电磁阀、限位反馈和气源附件组成。

五、老手阀改造需要做哪些测试？

为了保证改造后的 ESDV 能够满足现场安全要求，建议至少完成以下测试：

1. 改造前阀门外观和机械完整性检查；
2. 启闭扭矩测试或扭矩校核；
3. 阀门全行程开关测试；
4. 改造后动作时间测试；
5. 失电、失气状态下安全位置测试；
6. 限位开关开关位反馈测试；
7. 电磁阀动作和复位测试；
8. 必要时进行阀门密封或泄漏测试；
9. 接入 SIS 后进行联锁动作测试。

六、哪些项目适合采用这种改造方案？

老手阀改造气动切断阀尤其适合以下场景：

• 化工、酒精、溶剂、油品等储罐区安全升级；
• 老装置新增 SIS 或 ESD 联锁；
• 原阀体状态良好，但缺少远程紧急切断功能；
• 大口径阀门整体更换成本较高；
• 现场停车时间有限，希望减少管道拆装和动火作业；
• 需要保留原有管道尺寸和安装位置。

七、泉控观点

老手动阀改造气动紧急切断阀（ESDV）是可行的，但不能把它理解成简单的“加装执行器”。对于涉及 SIS改造 的项目，应按照最终执行元件的思路进行评估、选型、安装、测试和资料交付。

无锡泉控阀门流体控制有限公司建议采用以下技术路线：

• 先评估原阀门是否具备继续使用条件；
• 再进行执行器扭矩计算和支架设计；
• 关键附件优先选择满足 SIS 应用要求的配置；
• 改造后完成 FAT、SAT、动作时间和反馈测试；
• 为业主、设计院或功能安全验证单位提供完整技术资料。

八、结语

对于老装置安全升级项目，老手阀改造是一种兼顾经济性和工程效率的技术路线。只要原阀门经过检查确认具备机械完整性，并通过合理的执行器选型、SIS附件配置和现场测试，就可以将原手动阀门升级为气动切断阀或气动紧急切断阀，为装置安全联锁提供可靠的最终执行元件。
