气动斜杆放料球阀：解决化工反应釜底部放料难题的专用阀门

在化工生产中，反应釜底部放料经常面临安装空间狭小、执行机构与釜体干涉、物料排不净以及阀门检修困难等问题。普通直杆球阀虽然具备良好的切断能力，但执行机构通常位于阀杆正上方，容易受到釜底、夹套、支腿及相邻管线的限制。气动斜杆放料球阀通过倾斜布置阀杆与执行机构，为反应釜底部留出更合理的安装和维护空间，是针对釜底放料工况开发的专用阀门。

图1：气动斜杆放料球阀整机。倾斜执行机构可配置电磁阀、限位开关及过滤减压阀，实现远程开关和阀位反馈。

一、什么是气动斜杆放料球阀？

气动斜杆放料球阀是在球阀可靠密封和90°旋转启闭结构的基础上，将阀杆轴线及执行机构安装方向进行倾斜设计，使执行机构避开反应釜底部、夹套或设备支撑。阀门进料端通常根据釜底轮廓设计弧形法兰盘或过渡法兰盘，以缩短釜底至阀腔的距离，减少物料滞留。

它不是简单地把普通球阀“斜着安装”。产品需要统筹阀体流道、阀杆受力、支架刚度、执行器输出扭矩、法兰接口以及检修空间，才能保证长期稳定运行。

二、斜杆结构如何解决釜底安装难题？

普通直杆阀门的执行器位于阀体上方，当釜底出口距离夹套、支腿或平台较近时，容易出现无法安装、附件被遮挡或后期无法拆卸的问题。斜杆结构将执行机构向侧面移开，可明显改善以下问题：

• 增加安全空间：避免执行器、限位开关和气路附件与反应釜底部发生机械干涉；
• 便于安装维护：执行器、支架及附件从侧面可见，调试和拆装更加方便；
• 优化底部流道：进料端通过弧形法兰盘贴合釜底，缩短过渡段，降低积料风险；
• 适应复杂布置：适合釜底周围存在夹套、保温层、支腿、管线或操作平台的现场。

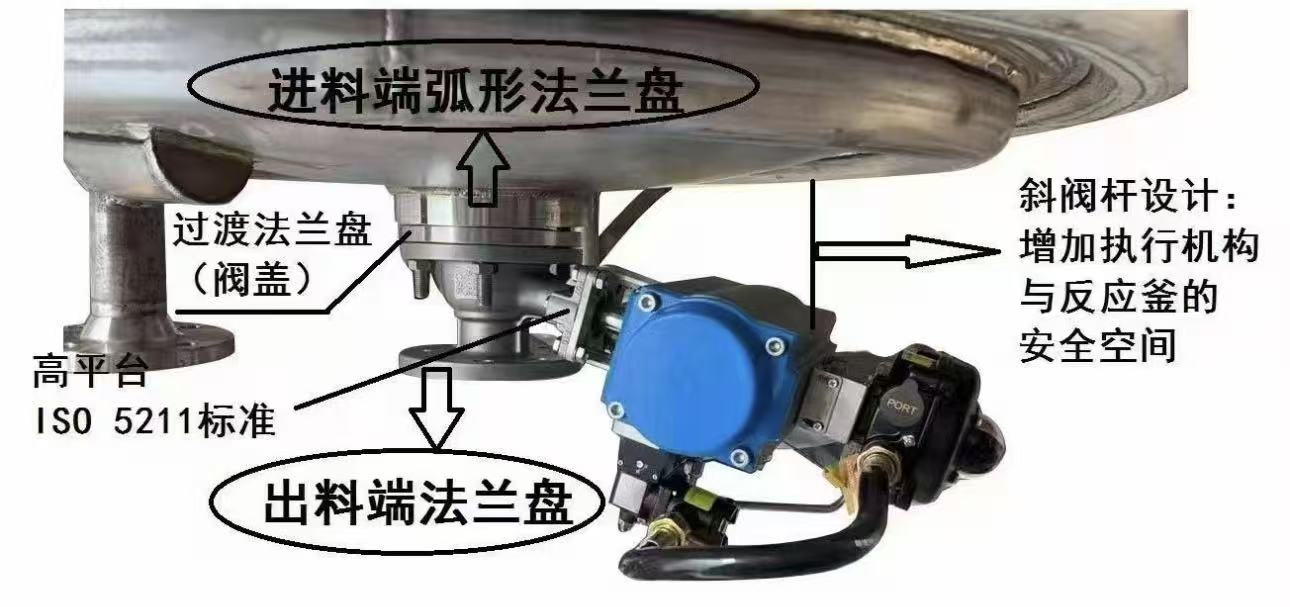

图2：典型安装结构。进料端弧形法兰盘与反应釜底部贴合，过渡法兰连接阀体；斜阀杆把执行机构移至侧面，为釜底和附件预留安全空间。

三、球阀流道为什么适合快速放料？

球阀采用球体旋转90°实现开启和关闭。全开时，球体通孔与管道流道基本重合，流阻较小，有利于物料快速排放；关闭时，球体与阀座形成密封，可满足反应釜保压、隔离和批次生产要求。

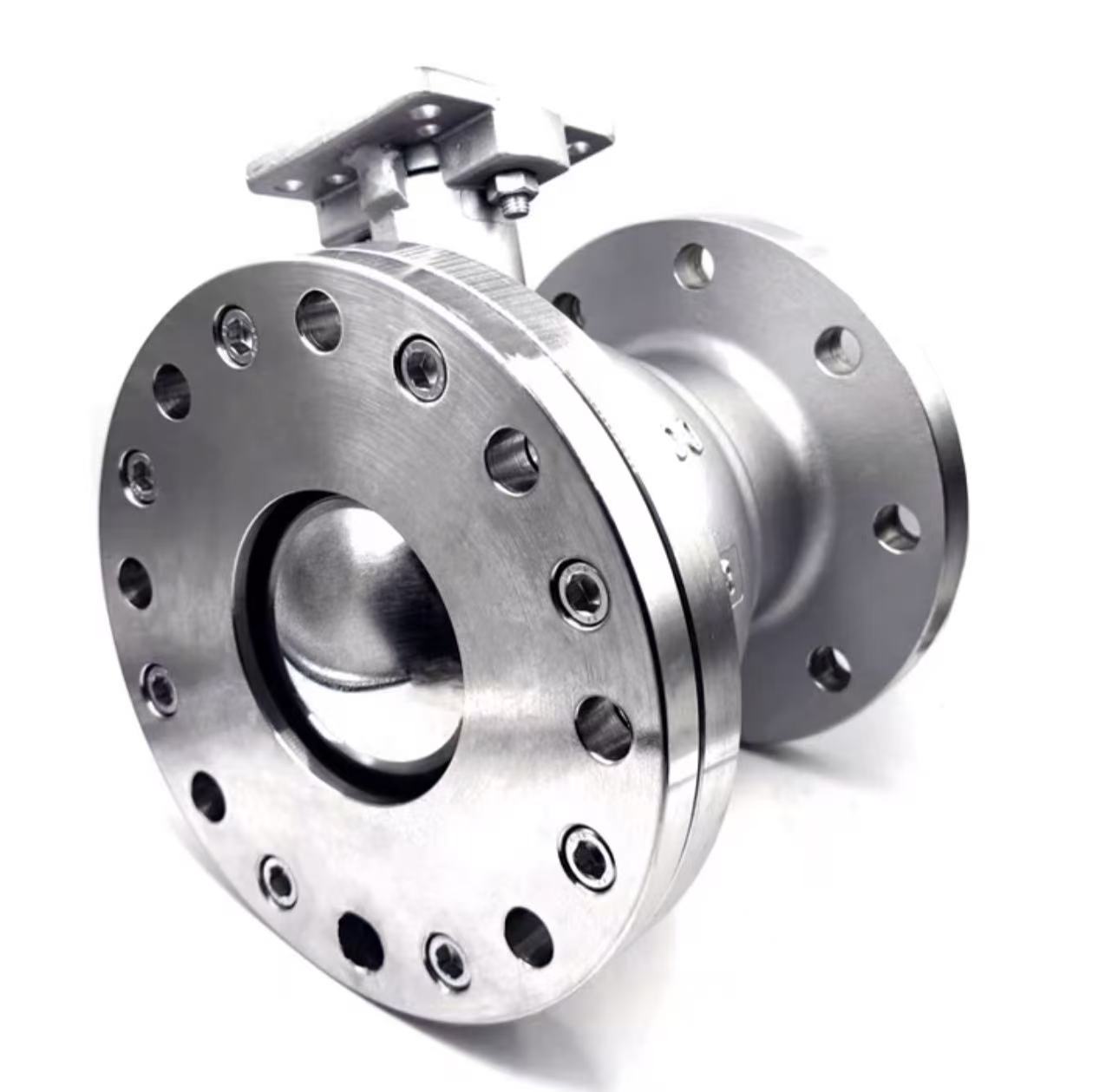

图3：斜杆放料球阀本体。可从进料端看到球体通道，阀门开启后形成较顺畅的排料流道。

四、产品的主要优势

1. 结构紧凑：执行机构避开釜底中心区域，适应受限安装空间。
2. 启闭迅速：气动执行器驱动球体旋转90°，能够快速完成放料和切断。
3. 密封可靠：可根据介质、温度和压力选用PTFE、增强PTFE、PEEK或金属密封。
4. 流阻较小：球阀全开后通道顺畅，有利于缩短放料时间。
5. 自动化程度高：可配置电磁阀、限位开关、过滤减压阀，并接入PLC或DCS系统。
6. 维护空间更合理：气动附件位于侧面，便于巡检、调试和更换。

五、与普通直杆球阀有什么区别？

六、适用介质与行业

气动斜杆放料球阀常用于精细化工、树脂、涂料、胶黏剂、农药、医药中间体、染料、新材料及食品配料等反应釜或储罐底部。适用介质可包括一般液体、高黏度液体、含少量颗粒的浆料以及需要快速排空的工艺物料。

对于强腐蚀、高温、易结晶、易聚合或含硬质颗粒的介质，应根据实际工况重新确定阀体材质、球体表面处理、阀座材料、阀腔结构和吹扫方案。

七、选型时需要提供哪些参数？

1. 设备接口：反应釜底部开口尺寸、法兰标准、弧面半径及允许安装角度；
2. 介质参数：名称、黏度、颗粒含量、腐蚀性、结晶或聚合倾向；
3. 工艺条件：设计压力、工作压力、设计温度及清洗方式；
4. 控制要求：开关型或调节型、失气位置、动作时间、控制电压及阀位反馈；
5. 现场空间：釜底、夹套、支腿、平台和相邻管线的实际尺寸；
6. 材质要求：WCB、304、316L或其他耐腐蚀材料，以及软密封或金属密封要求。

八、安装与维护注意事项

• 安装前应核对斜杆角度、执行器外形尺寸和釜底净空，确认全行程无干涉；
• 支架和联轴器应具有足够刚度，避免执行器重量造成阀杆附加弯矩；
• 气源应洁净、干燥，并按要求配置过滤减压装置；
• 易结晶或易凝固介质应在停车后及时排空、吹扫或保温；
• 定期检查阀座密封、阀杆填料、气路接头和阀位反馈信号。

九、结语

气动斜杆放料球阀将球阀快速启闭、密封可靠的特点与倾斜执行机构布局结合起来，重点解决反应釜底部空间受限、执行器干涉和维护不便等问题。正确选型时，应同时考虑釜底结构、介质特性、温度压力、排料要求和清洗方式，而不是只依据口径选择一台标准阀门。

无锡泉控阀门流体控制有限公司可根据反应釜图纸、现场安装尺寸及工艺参数，提供气动斜杆放料球阀的接口设计、材质选型、执行机构配套和自动化控制方案。
